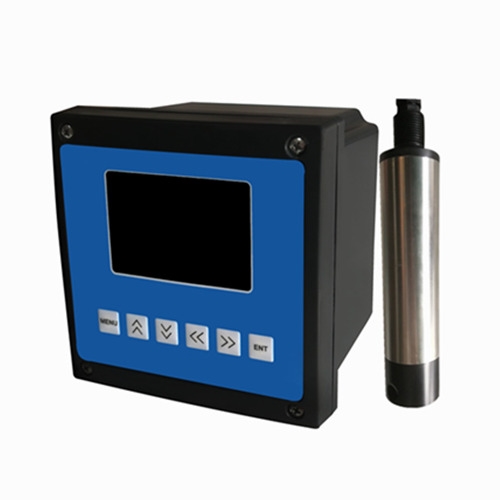

濁度是衡量自來水水質的核心指標之一，直接反映水中懸浮顆粒物（如泥沙、藻類、膠體、微生物等）的含量，其高低與飲用水安全密切相關——高濁度水不僅影響水的感官性狀，還可能成為細菌、病毒等病原微生物的載體，增加消毒難度。上海玄天TST-6100A型自來水廠在線濁度儀作為水質實時監測的關鍵設備，能夠24小時連續追蹤濁度變化，為凈水工藝調整（如混凝、沉淀、過濾）和水質安全預警提供數據支撐，其工作原理圍繞 “光與水中懸浮顆粒的相互作用" 展開，結合現代傳感技術實現精準量化。以下是其詳細介紹：

一、濁度的定義與檢測單位

濁度指水中懸浮顆粒對光線產生散射和吸收作用，導致光線透過水體時發生衰減、傳播方向改變的物理特性。目前自來水廠通用的檢測單位為 “散射濁度單位（NTU）"，以一定濃度的福爾馬肼標準混懸液作為參照 ——1NTU 對應 1 升水中含有 1 毫克福爾馬肼混懸顆粒產生的濁度。我國《生活飲用水衛生標準》（GB5749-2022）明確要求，自來水出廠水濁度不得超過 1NTU，特殊情況下不得超過 3NTU，這就對在線濁度儀的檢測精度和穩定性提出了嚴苛要求。

二、在線濁度儀核心工作原理

在線濁度儀的本質是通過檢測 “光與水樣的相互作用信號"，并將其轉化為濁度值，主流原理分為三大類，其中散射光法因適配自來水低濁度檢測需求，成為自來水廠的理想方案。

（一）散射光法：低濁度檢測的主流選擇

散射光法基于 “瑞利散射" 和 “米氏散射" 理論 —— 當平行光束穿過水樣時，水中懸浮顆粒會使光線向四周散射，散射光強度與顆粒的濃度、大小、形狀密切相關，且在低濁度范圍內（0-10NTU），散射光強度與濁度值呈良好線性關系。

自來水廠所用散射光法濁度儀的結構的核心組成包括：近紅外光源（波長 860nm 左右，可避免水樣顏色對檢測的干擾）、光學透鏡（將光源轉化為平行光束）、檢測池（水樣流通通道，采用石英玻璃材質，減少光吸收）、光電檢測器（安裝在與入射光呈 90° 的位置，專門捕捉散射光）。

工作時，光源發出的平行光束穿透檢測池內的水樣，水中懸浮顆粒產生 90° 散射光，檢測器將散射光信號轉化為微弱電信號，經放大、濾波、溫度補償后，與儀器內置的福爾馬肼標準曲線對比，最終換算出濁度值。該方法的優勢在于靈敏度高，能精準檢測 0.01-100NTU 范圍內的濁度，匹配自來水廠濾后水、出廠水的低濁度監測需求。

（二）透射光法：高濁度場景的輔助補充

透射光法的原理是 “光線衰減定律"—— 平行光束穿過水樣時，部分光線被懸浮顆粒吸收、散射，剩余光線沿原方向透射，透射光強度與濁度呈負相關：濁度越高，透射光強度越弱。

儀器結構與散射光法類似，但檢測器安裝在入射光的正對面，用于檢測透射光強度。工作時，先以純水（濁度 = 0NTU）作為空白對照，記錄其透射光強度（I?）；再檢測水樣的透射光強度（I），通過公式 “濁度 = K×lg (I?/I)"（K 為校準系數）計算濁度值。該方法適合原水、沉淀池進水等高濁度水體（10-1000NTU）檢測，但低濁度范圍內靈敏度不足，常與散射光法配合使用，拓寬檢測范圍。

（三）散射 - 透射比值法：高精度檢測方案

為抵消水樣顏色、光源衰減、檢測池污染等干擾，部分高精度在線濁度儀采用 “散射 - 透射比值法"，即同時檢測散射光強度（I_scat）和透射光強度（I_trans），通過兩者的比值（I_scat/I_trans）計算濁度值。

該方法的核心優勢是 “抗干擾能力強"—— 水樣顏色變化、光源老化等因素會同時影響散射光和透射光強度，但對兩者比值的影響極小，因此能顯著提升檢測精度。自來水廠常將其用于濾后水、出廠水等對濁度要求高的關鍵監測點，確保數據真實可靠。

三、自來水廠在線濁度儀工作流程

自來水廠中，在線濁度儀并非孤立工作，而是與采樣系統、控制系統聯動，形成 “采樣 - 檢測 - 分析 - 反饋" 的閉環流程：

水樣采集與預處理：通過專用采樣管從水管（如沉淀池出水渠、濾池出水管道、出廠水總管）引出水樣，經過濾器（去除粒徑＞1mm 的大顆粒，避免損壞檢測池）、穩流裝置（保證水樣流速穩定在 10-30mL/min）后，流入檢測池。

光學檢測：檢測池內的水樣穩定后，光源發出平行光束，檢測器同步捕捉散射光（或透射光、散射 - 透射光）信號，轉化為電信號。

信號處理與數據換算：主板對電信號進行放大、濾波（去除環境光干擾）、溫度補償（修正水溫對光散射的影響），再根據校準曲線將電信號轉化為 NTU 單位的濁度值。

結果輸出與聯動控制：濁度值實時顯示在儀器面板上，并通過 4-20mA 電流信號或 RS485 通訊接口，上傳至水廠中央控制系統（SCADA）；當濁度值超過預設閾值（如濾后水濁度＞0.5NTU、出廠水濁度＞1NTU）時，系統自動觸發報警，并聯動調整凈水工藝（如增加混凝劑投加量、啟動濾池反沖洗）。

四、總結

自來水廠在線濁度儀以 “光與懸浮顆粒的相互作用" 為核心原理，通過散射光法、透射光法或比值法實現濁度的實時量化，其工作流程與凈水工藝深度融合，既能及時發現水質異常，又能為工藝優化提供數據支撐。隨著水質標準的不斷提高，在線濁度儀正朝著 “更高精度、更強抗干擾、更智能（如自動清洗、遠程校準）" 的方向發展，成為保障自來水水質安全的重要屏障。
